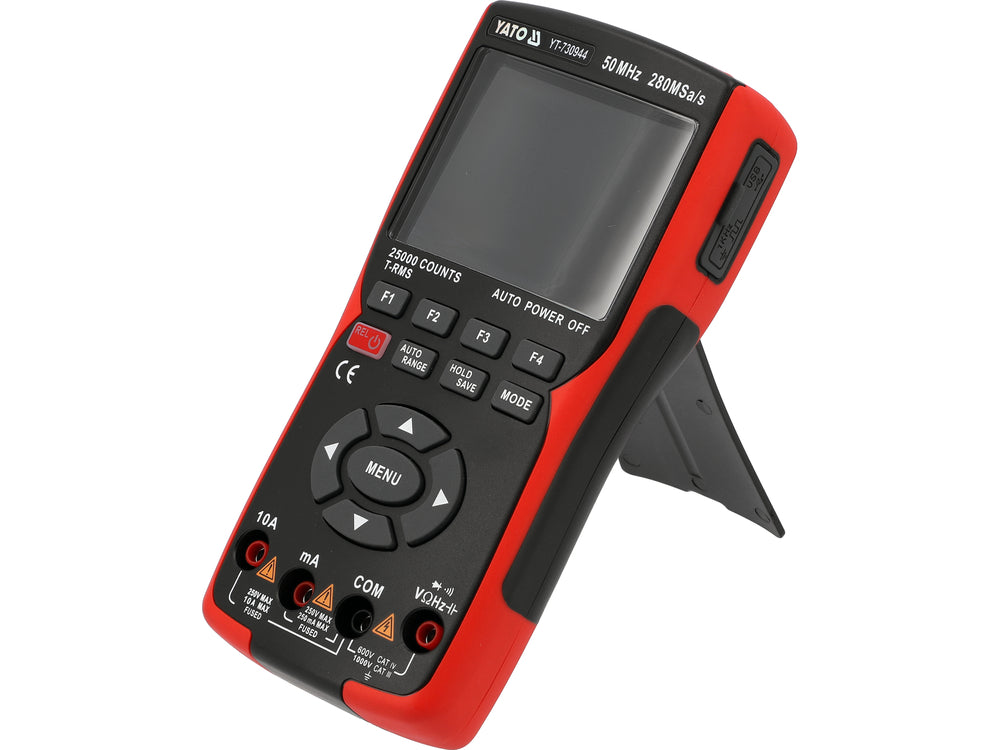

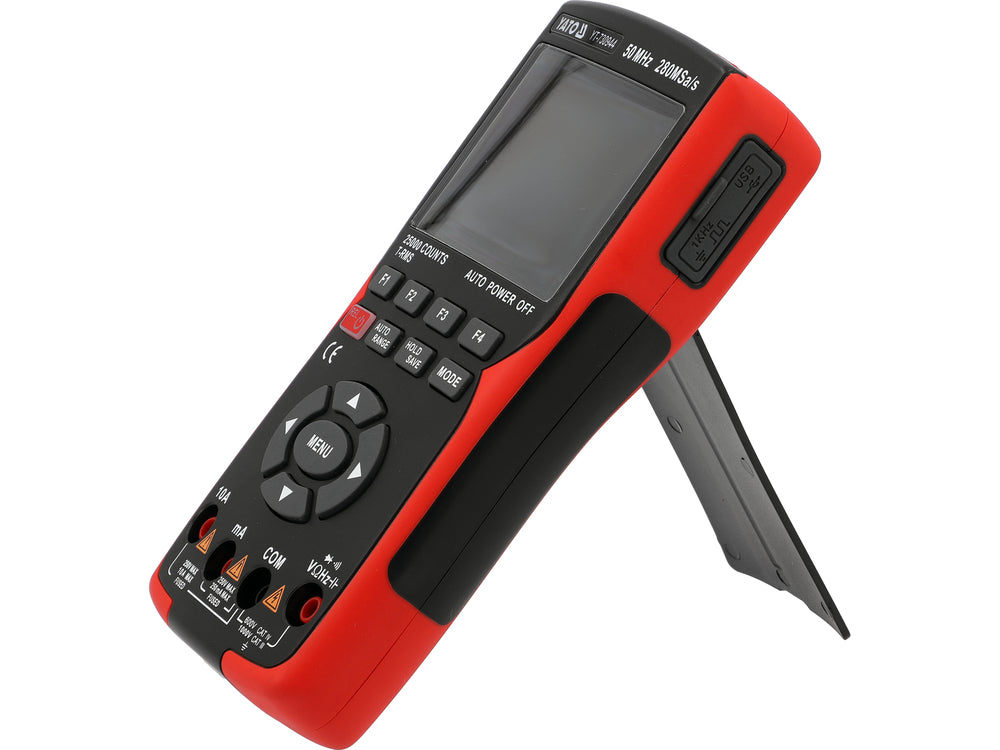

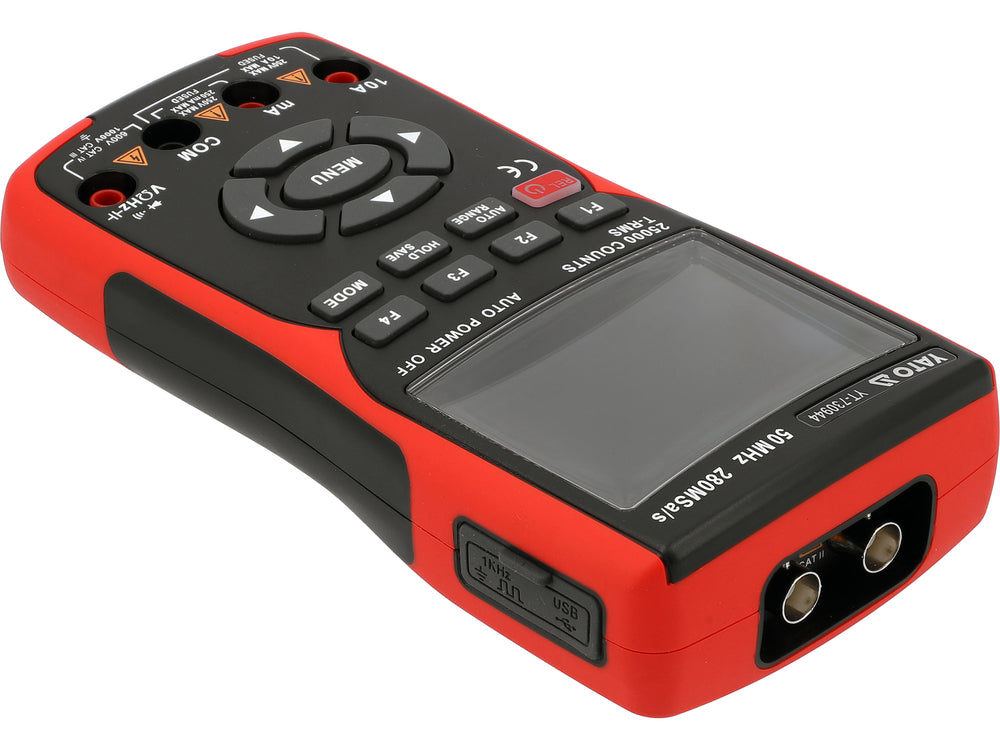

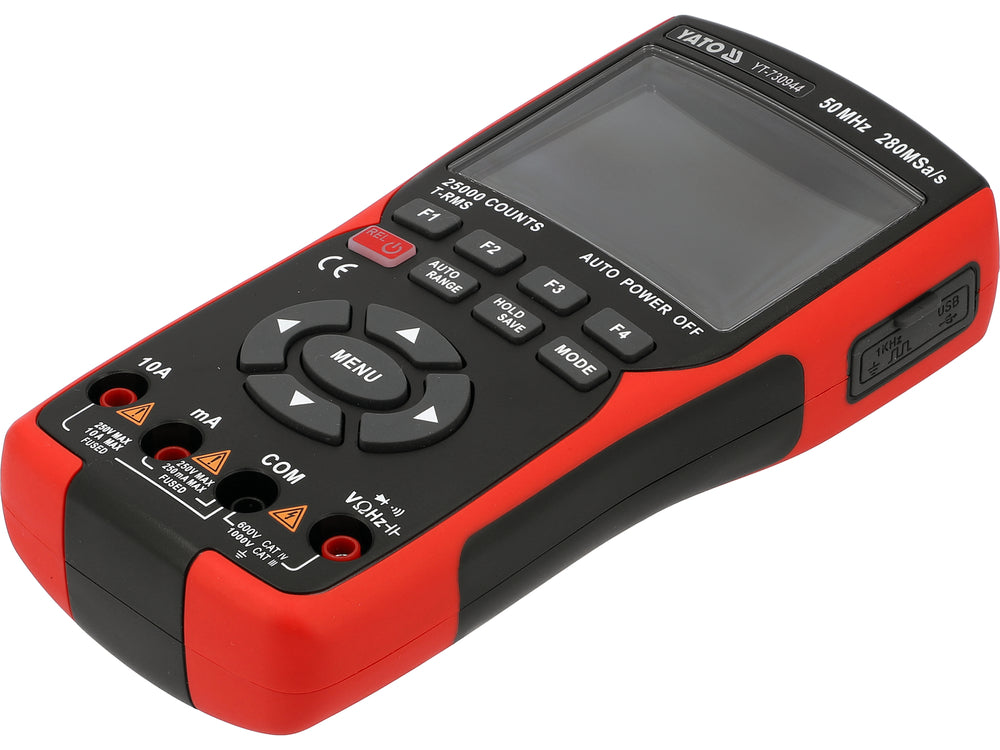

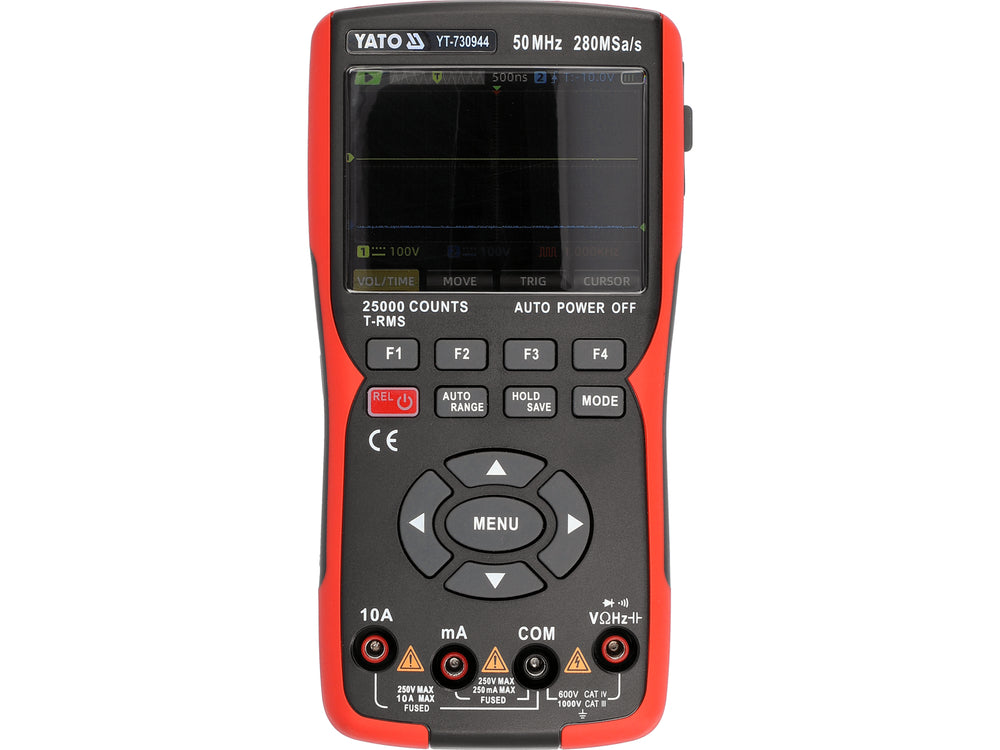

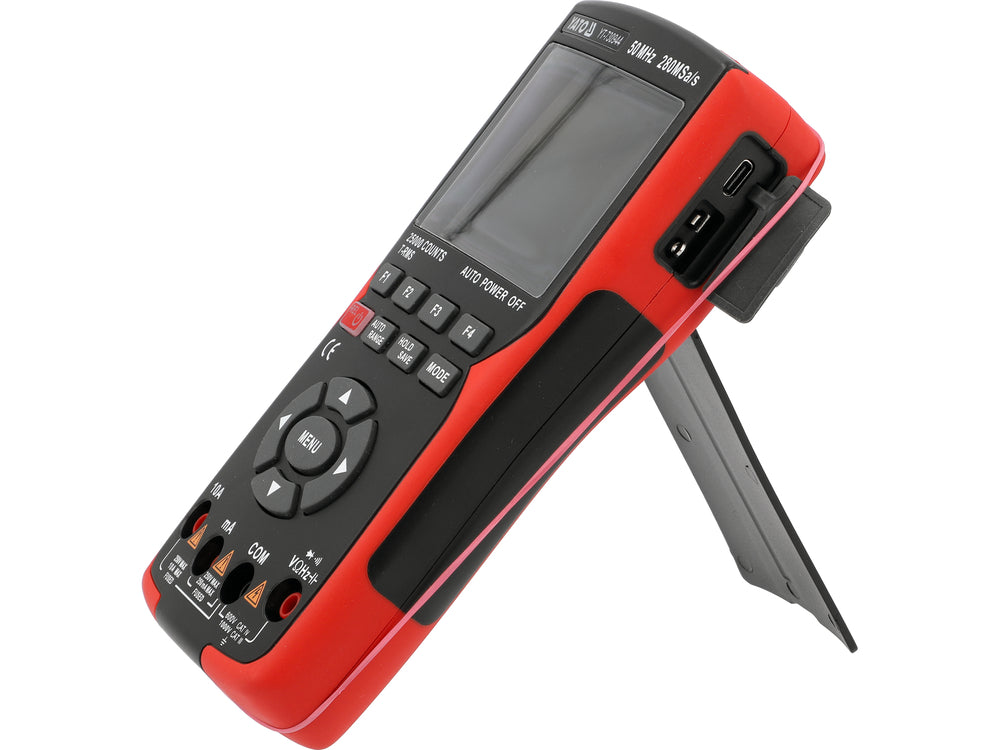

3In1 multimetru osciloscop YATO YT-730944, 280 msa/50 mhz

Contor universal, osciloscop cu doua canale si generator de forme de unda de baza intr-unul singur. Acesta face posibila efectuarea de masuratori de baza si avansate ale marimilor electrice si vizualizarea semnalului testat in timp real. Ecranul color IPS de 3,5" garanteaza lizibilitatea din orice unghi. Bateria li-ion inlocuibila de 3.400 mAh, reincarcabila prin portul usb-c integrat, este suficienta pentru aproximativ 6 ore de functionare continua. Multitudinea de functii suplimentare, domeniile largi de masurare, viteza de operare si precizia ridicata vor fi apreciate atat de inginerii electronisti, electricieni, cat si de cei care isi fac singuri treaba acasa.

Parametrii de baza ai osciloscopului:

• latime de banda: 50MHz
• frecventa de esantionare: 280MSa/s
• memorie de achizitie: 128kpts

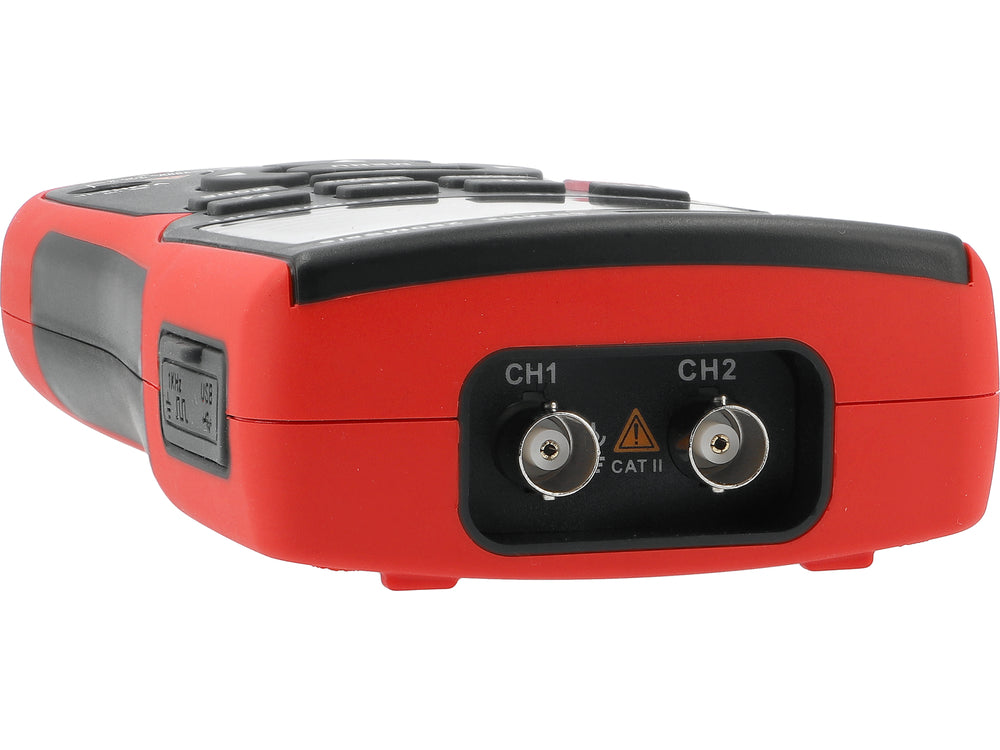

• numar de canale: 2
• suport pentru sonde: x1 si x10

Functii osciloscop selectate:

• AUTO - obtine automat si rapid o forma de unda stabila pe afisajul osciloscopuluide detecteaza automat baza de timp si tensiunea semnalului testat
• SAVE - salveaza o captura de ecran in format de fisier grafic .bmp
• TRIG - moduri de declansare a semnalului
• CURSOR - linii de masurare, permite masurarea precisa a valorilor formei de unda vizualizate
• PROBE - setarea atenuarii sondei de masurare x1 luv x10
• MEASURE - afisarea masuratorilor: frecventa, perioada, tensiuni: rms, minima, maxima, varf la varf
• XY MODE - compara semnalele de la doua canale in ceea ce priveste frecventa si defazajul si le prezinta in forma vizuala (modele Lissajous)
• CALIBRATE - functie de calibrare automata
• STORAGE - modul dispozitiv pentru transferul de date, de exemplu trimiterea capturilor de ecran stocate catre un PC

Masuratori de baza ale contorului:

• Masurarea tensiunii AC: A.C. 0-750V, TRUE RMS (40-1000Hz)
• Masurarea tensiunii DC: C.C. 0-1000V
• masurarea curentului alternativ: A.C. 0-10A, TRUE RMS (40-1000Hz)
• Masurarea curentului continuu: D.C. 0-10A
• masurarea rezistentei: 0-250MΩ
• Test diode: _IF 1,8mA, _UR 3,2V
• test de continuitate a circuitului: 0-50Ω

Masuratori suplimentare ale contorului:

• masurarea condensatorului: 0-99,99mF
• masurarea frecventei: 0-999.9Khz

Precizia masurarii contorului:

Exemplu de determinare a preciziei pentru masurarea tensiunii AC. Calcul pentru rezultatul masuratorii: 235V

• Precizia de masurare a contorului YT-730944 pentru acest interval este : ±(0,5% + 3), rezolutie 0,01V
• formula de calcul a erorii de masurare: (rezultatul masurarii x 0,5%) + 3 x rezolutie
• calcul: (235 x 0,5%) + 3 x 0,01 = 1,175 + 0,03 = 1,205V

Rezultatul real, inclusiv eroarea de masurare pentru indicatia 235V = 235 ± 1,205V

• Rezultatul real, inclusiv eroarea de masurare pentru indicatia de masurare a tensiunii continue de 12*var: 12V = 12 ± 0,009V
• rezultatul real, inclusiv eroarea de masurare pentru indicatia masurarii curentului alternativ: 8A = 8 ± 0,067A

Un tabel cu rezolutia si precizia pentru masurare poate fi gasit in manualul de instructiuni.

Functiile contorului:

• TRUE RMS - un contor cu aceasta functie afiseaza valoarea efectiva reala a tensiunii/tensiunii AC. Spre deosebire de contoarele de medie, dispozitivele cu valoarea efectiva reala afiseaza valoarea corecta nu numai pentru formele de unda sinusoidale, ci si pentru formele de unda sinusoidale distorsionate, de exemplu prin armonici superioare, sau forme de unda patrate sau triunghiulare. O functie indispensabila oriunde exista intr-un circuit surse de alimentare cu comutare, actionari ale invertoarelor de motoare, instalatii HVAC, etc.
• AUTO - reglarea automata a domeniului de masurare. Atunci cand masurati valori necunoscute cu un aparat de masura cu reglare manuala a domeniului de masurare cu ajutorul butonului, masuratorile trebuie efectuate secvential de la cel mai mare domeniu pana la domeniul care ofera cel mai precis rezultat - altfel riscati sa deteriorati dispozitivul. Pe de alta parte, in cazul unui multimetru cu functia AUTO, este suficient sa efectuati o singura masuratoare si contorul va gasi automat domeniul optim. Contorul porneste implicit in modul AUTO
• RANGE - modificarea manuala a intervalului de masurare. O functie utila atunci cand se verifica multe dintre aceleasi componente cu o valoare cunoscuta, de exemplu, o serie de rezistente. Setarea manuala a intervalului va scurta considerabil timpul unor astfel de masuratori.
• REL - utilizarea acestei functii in timpul unei masuratori va reseta afisajul la zero si va lua valoarea afisata inaintea afisajului ca nivel de referinta. Urmatoarea masurare va afisa diferenta dintre valoarea masurata si valoarea de referinta retinuta
• MAX/MIN/AVG - retinerea pe afisaj a valorilor maxime, minime si medii de la masurarea curenta
• HOLD/SAVE - retinerea pe afisaj a valorii masurate in prezent, stocarea acesteia in memorie.

Informatii suplimentare:

• Afisaj LCD, rezultat maxim afisat: 25000
• retroiluminare reglabila a ecranului
• semnal sonor si luminos in testul de continuitate a circuitului pentru rezistente sub 50Ω
• posibilitatea de a porni separat testele de diode si de continuitate

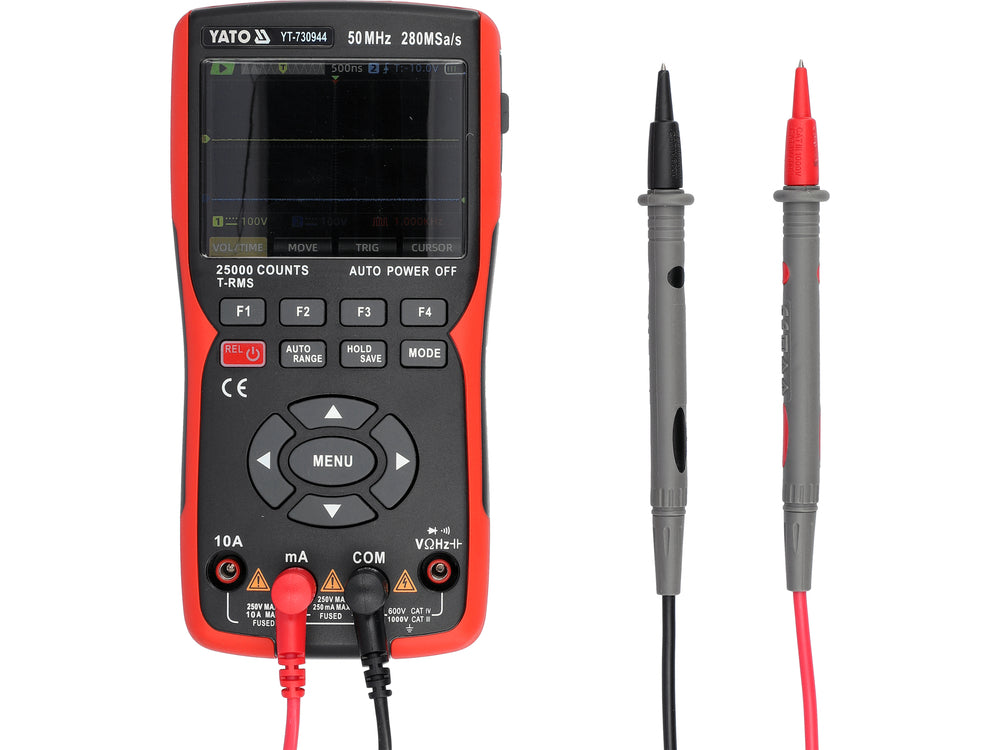

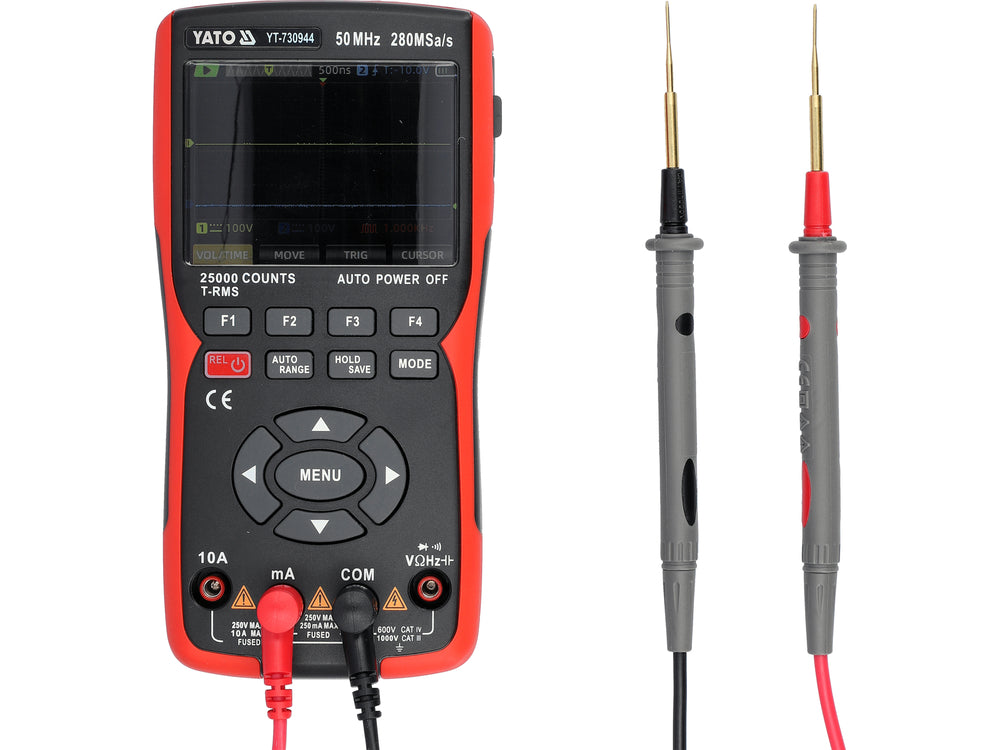

• sonde cu o lungime de 14,5 cm
• lungimea cablului, inclusiv sondele 97 cm
• diametrul cablului, inclusiv izolatia: 3,5 mm

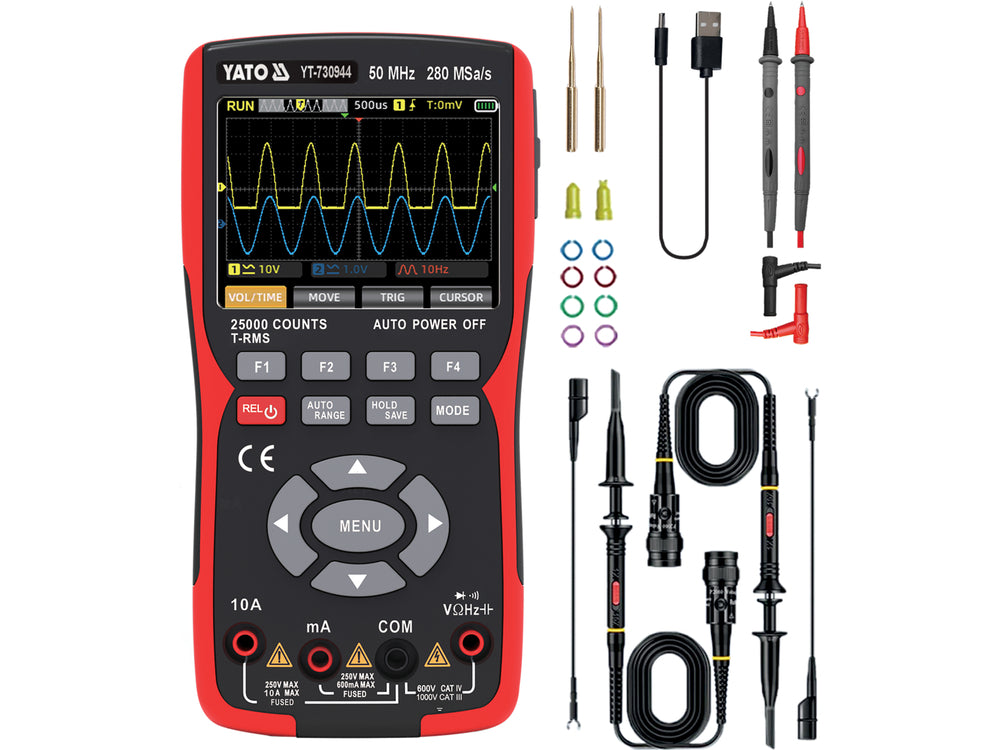

• placute cu ace pentru masuratori ale componentelor SMD mici

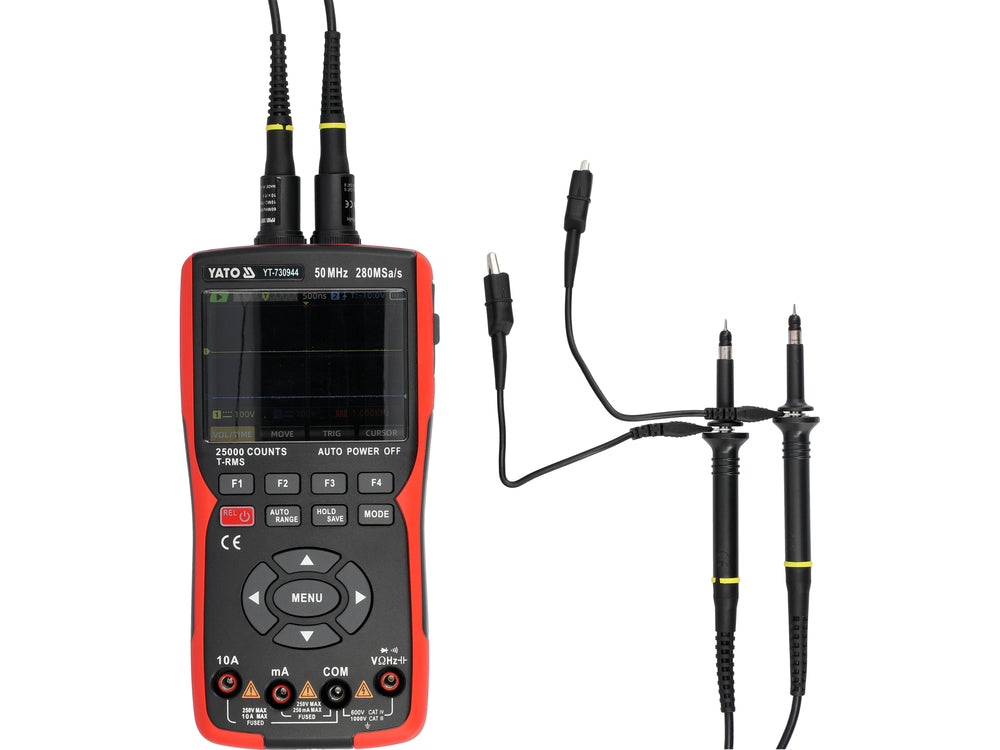

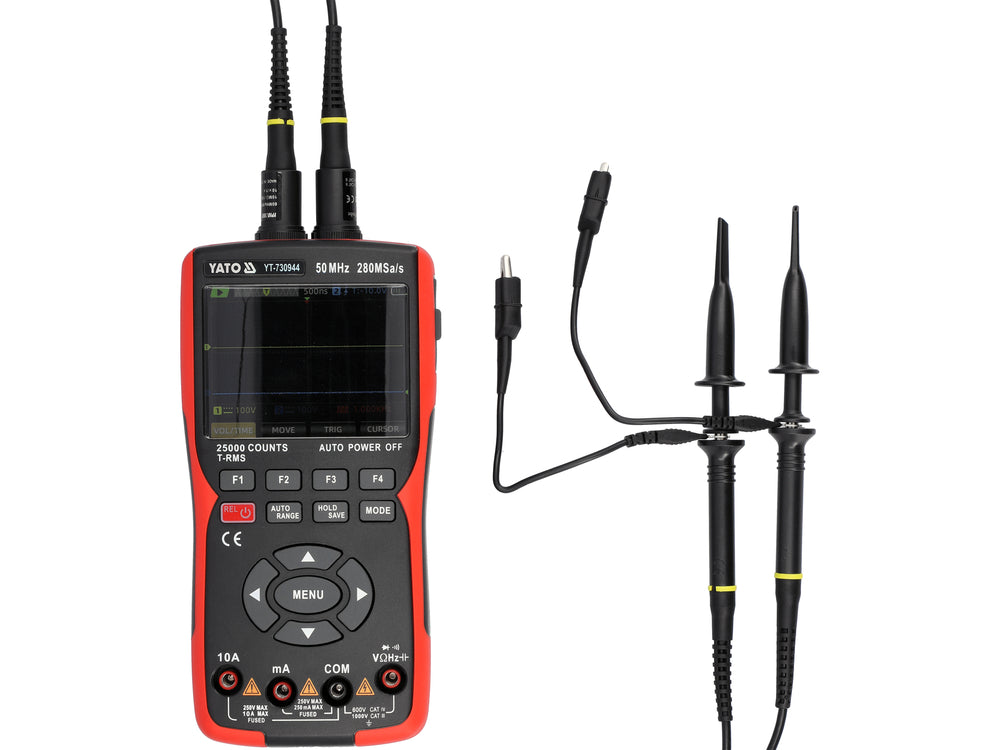

• doua sonde osciloscop P2060 cu accesorii
• Constructie cu protectie la suprasarcina
• carcasa ABS
• oprire automata a contorului cu timp reglabil de 15-120 de minute
• optiunea de a dezactiva modul de oprire automata
• indicator de baterie descarcata

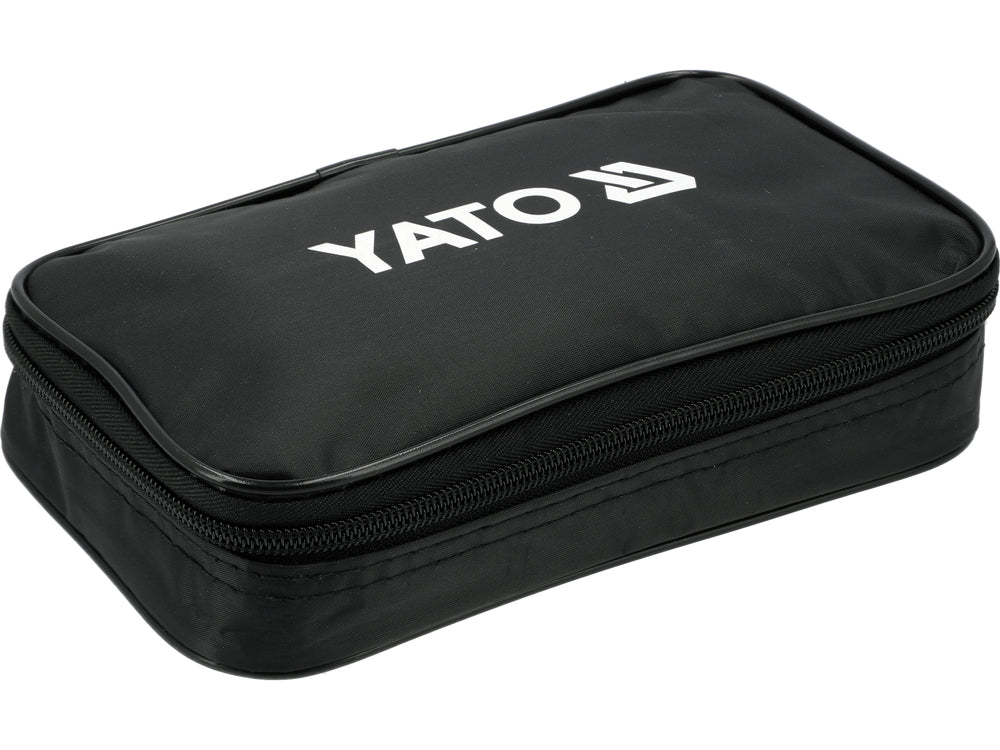

• carcasa moale cu fermoar
• sursa de alimentare: celula Li-ion 18650
